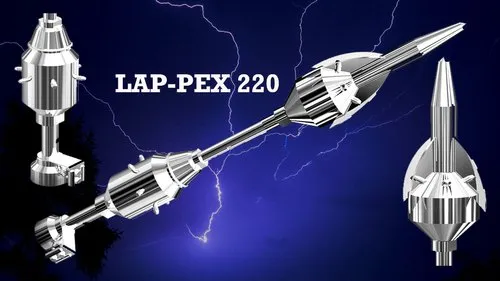

صاعقه گیر الکترونیکی لیوا LIVA LAP-PEX 220

Liva Active Lightning Rod LAP-PEX 220

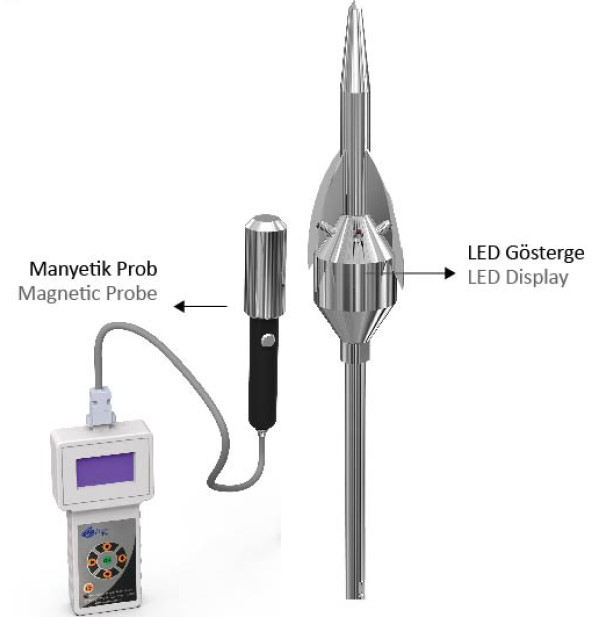

صاعقه گیر الکترونیکی LIVA  مدل  LAP-PEX 220 محصول کشور ترکیه یکی ازخاص ترین صاعقه گیر های تولید شده در جهان میباشد که با توجه به ساختار الکترونیکی و پیزو کریستالی ، دارای سرعت و دقت عملکرد بسیار بالا میباشد. این ویژگی موجب گردیده که این صاعقه گیر در سازه هاو مناطق بسیار حساس عملکرد فوق العاده ای داشته باشد. این صاعقه گیر دارای شعاع پوشش 178 متر در کلاس حفاطتی IV و بر روی دکل 5 متری با زمان فعالسازی 136 میکروثانیه است.صاعقه گیر الکترونیکی لیوا مدل LAP-PEX220 بر اساس استاندارد NFC 17-102 تولید و جزو صاعقه گیرهای Early Streamer Emision(ESE) دسته‌بندی می‌شود. این صاعقه گیر  دارای قابلیت تست صحت عملکرد توسط دستگاه مخصوص تست صاعقه گیر های لیوا میباشد.

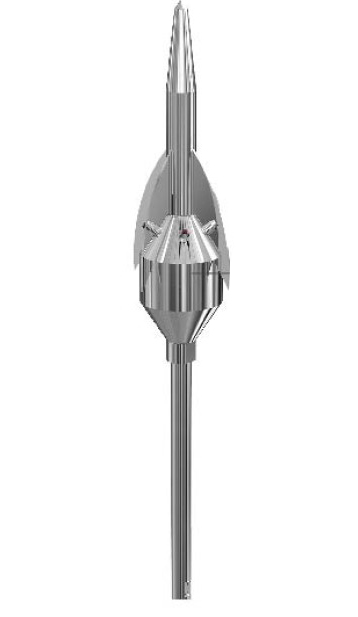

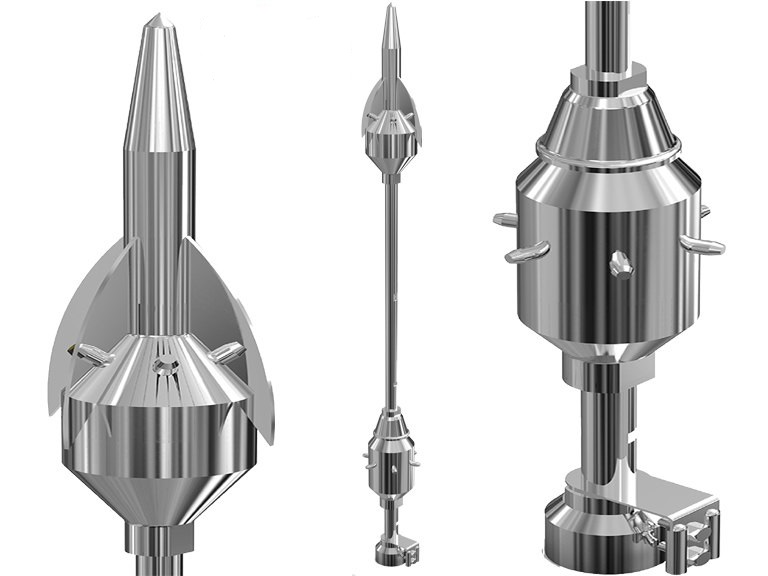

 قسمت‌های مختلف صاعقه گیر الکترونیکی LIVA عبارت است از:

  • بدنه: این قسمت برای جلوگیری از زنگ زدگی، خوردگی و مقاومت در برابر گازهای شیمیایی از جنس استنلس استیل (stainless steel) ساخته شده است.

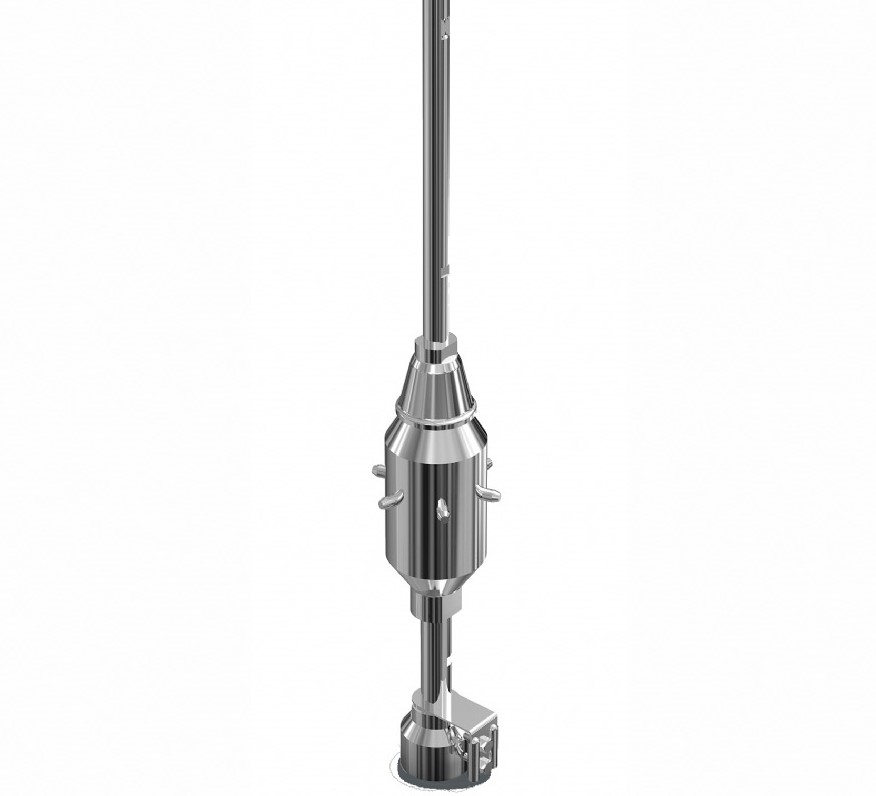

  • واحد شارژ یونیزاسیون: این واحد به صورت یکپارچه آب‌بندی شده و داخل محفظه‌ای از جنس استنلس استیل قرار گرفته است. این واحد به‌وسیله شاخک‌هایی، یون‌های آزاد شده را هدایت می‌کند.

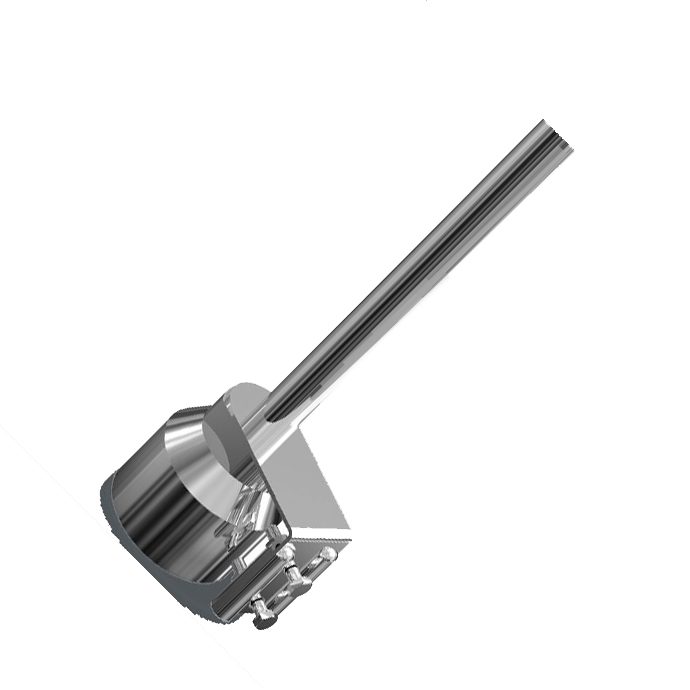

  • میله مرکزی: جنس این میله از استنلس استیل که قطری به اندازه 20 میلی‌متر دارد که جهت هدایت جریان صاعقه به هادی نزولی و اتصال به سیستم زمین ساخته شده است.

این صاعقه گیر علاوه‌بر اینکه عملکردی مشابه با سایر صاعقه گیرهای اکتیو دارد دارای کریستال پیزوالکتریک است که هنگام عبور باد با سرعت Km/h 15 منجر به یونیزه کردن هوا می‌شوند.

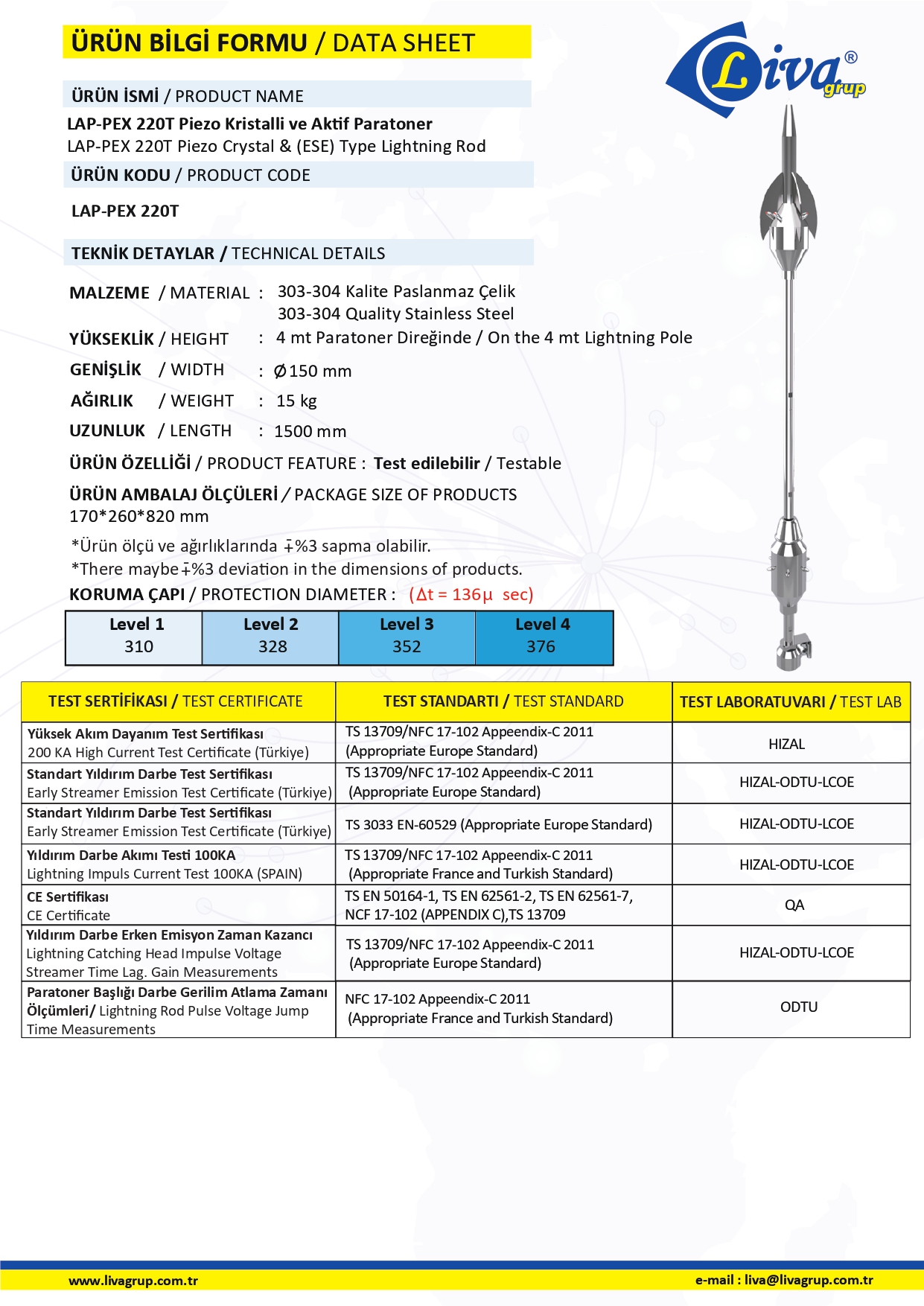

دانلود کاتالوگ صاعقه گیرهای الکترونیکی LIVA

مشخصات فنی

صاعقه گیر

مدل صاعقه گیر LAP-PEX220
زمان آزادسازی یونها (جرقه زنی) 136 میکروثانیه
شعاع حفاظتی در سطح 4 178 متر
شعاع حفاظتی در سطح 3 177 متر
شعاع حفاظتی در سطح 2 164 متر
شعاع حفاظتی در سطح 1 155 متر
ابعاد بسته بندی 17*26.5*62 سانتی متر
ارتفاع 150 سانتی متر
وزن 17 کیلوگرم

مشخصات کلی

نحوه عملکرد سیستم ESE

زمانی‌که هوا ابری و پرتلاطم باشد، میدان الکتریکی در فضا تولید می‌شود كه مقدار آن از 10KV/METER شروع و با گذر زمان بيشتر مي‌شود. وقتي شدت ميدان الكتريكي به حد 50KV/METER  برسد، زمان شكست عايقي بين ابر و زمين يا بین دو ابر باردار فرا می‌رسد كه حاصل اين تخليه وقوع صاعقه است. واحد الكتريكي از طريق شاخك‌هاي بيروني و ميله مياني که به زمین متصل شده، شارژ می‌شود و انرژی موجود در هوا به‌طور مداوم جذب و روی هم انباشته می‌شود. بعد از مدت کمی قبل از وقوع صاعقه واحد الکتریکی انرژی انباشته شده را به‌وسیله سه شاخک تخلیه می‌کند، بدين ترتيب يون‌هاي آزادشده به طرف ابر جهت مي‌گيرند و با زبانه‌هايي كه از طرف ابر به طرف زمين كشيده شده برخورد می‌کنند و مسيري براي تخليه صاعقه از طريق اين برقگير ايجاد مي‌شود.





آزاد سازی کنترل‌ شده یون ها به وسیله صاعقه گیر الکترونیکی لیوا LIVA LAP-PEX 220

بخش جرقه زن صاعقه گیرهای الکترونیکی شرایطی را ایجاد می‌کند تا چشمه جوشانی از یون در اطراف میله فراهم شود. دقت عمل این واحد باید به نحوی کنترل شده باشد که آزادسازی یون‌ها را درست چند میکروثانیه قبل از تخلیه صاعقه صورت بگیرد. حجم بسیار بارهای الکتریکی در اطراف میله صاعقه گیر پس از یونیزاسیون به وسیله واحد جرقه زن باعث می‌شود تا پدیده طبیعی تجمع بارهای الکتریکی اطراف میله تقویت و تشدید شود.



انتخاب صاعقه گیر ها

انتخاب صاعقه گیر بهتر است بر اساس استاندارد سطح‌بندی و انجام محاسبات پیچیده باشد. همچنین با برخی از پارمترهای جغرافیایی ازجمله موقعیت آب‌وهوایی منطقه، تعداد دفعات اصابت صاعقه در طول سال، ارتفاع سازه نسبت به سطح زمین و... آشنا باشد. البته مهمترین عاملی که در انتخاب سطح‌بندی صاعقه گیرها باید توجه کرد، نوع کاربری و  نوع مصالح به‌کار رفته در ساختمان است که حساسیت در این زمینه را افزایش می‌دهد.






شرکت مهندسی بهینه توازن جهت سهولت در انتخاب صاعقه گیر محاسبات لازم را با توجه به ارتفاع نصب 5 الی 6 متر از بالاترین قسمت سازه انجام داده و به‌صورت جدول زیر ارائه کرده است.
(level) سطح 1: مراکز حساس نظامی و انبار مهمات، مراکز مخابراتی، ماهواره‌ای و رادیویی، دکل‌ها و مخازن نفت، گاز و پتروشیمی، نیروگاه‌های تولید برق، انبار یا کارخانه‌های مواد اشتعال‌زا و آسمان خراش‌های پرتردد.
________________________________________
(level) سطح 2: ساختمان‌های اداری و بیمارستانی پرتردد، مراکز صنعتی و کارخانجات با سازه‌های فلزی، ساختمان‌های مسکونی بالای 20 طبقه.
________________________________________
(level) سطح 3: ساختمان‌های مسکونی تا 20 طبقه
________________________________________
(level) سطح 4: ساختمان‌های مسکونی تا 12 طبقه، ساختمان‌های کم تردد.

شما می‌توانید جهت اطلاع از قیمت صاعقه گیر الکترونیکی لیوا LIVA LAP-PEX 220، مشاوره، خرید و سفارش با شرکت بهینه توازن در تماس باشید. شرکت بهینه توازن نماینده رسمی شرکت LIVA در ایران میباشد.
