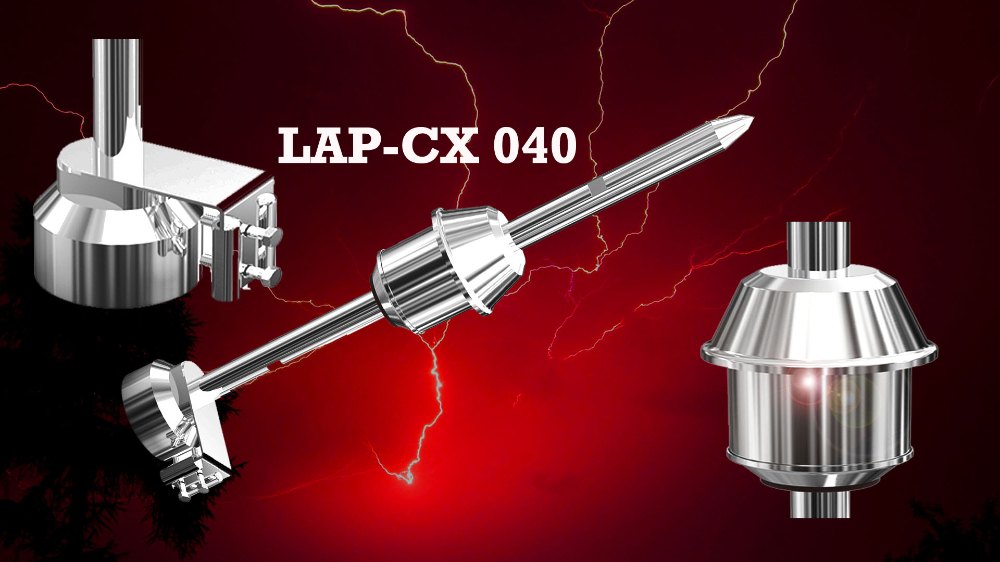

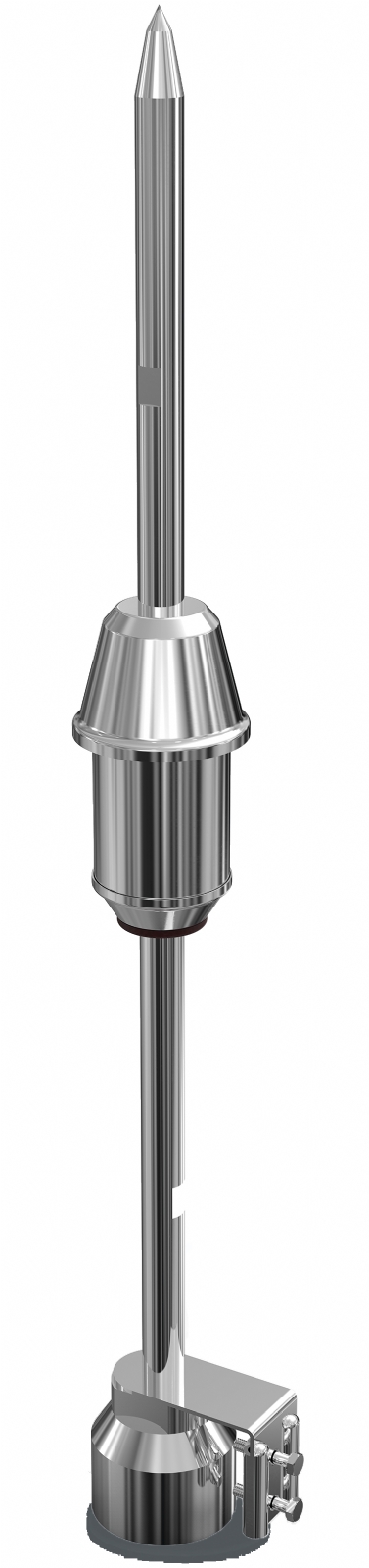

صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040

Liva Active Lightning Rod LAP-CX040

ویژگی های صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040

  • صاعقه گیر لیوا از نوع ESE

  • صاعقه گیر LIVA دارای زمان جرقه‌زنی و سرعت عملکرد  ۲۲ میکروثانیه

  • دارای حساسیت بالا و شعاع عملکرد دقیق

  • صاعقه گیر الکترونیکی از جنس استنلس استیل

  • طول عمر و کیفیت بالا

  • استحکام بالا در برابر خوردگی، فعل و انفعالات شیمیایی

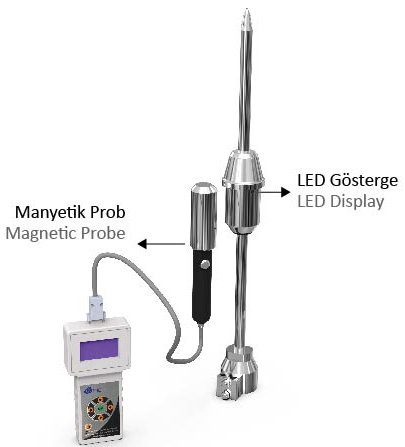

  • قابلیت تست صحت عملکرد صاعقه گیر توسط دستگاه مخصوص تست صاعقه گیر های لیوا



شما می‌توانید جهت خرید و قیمت صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040 با کارشناسان واحد فروش بهینه توازن از طریق شماره ۳۵۵۵۲۷۲۹-۰۴۱ در ارتباط باشید.

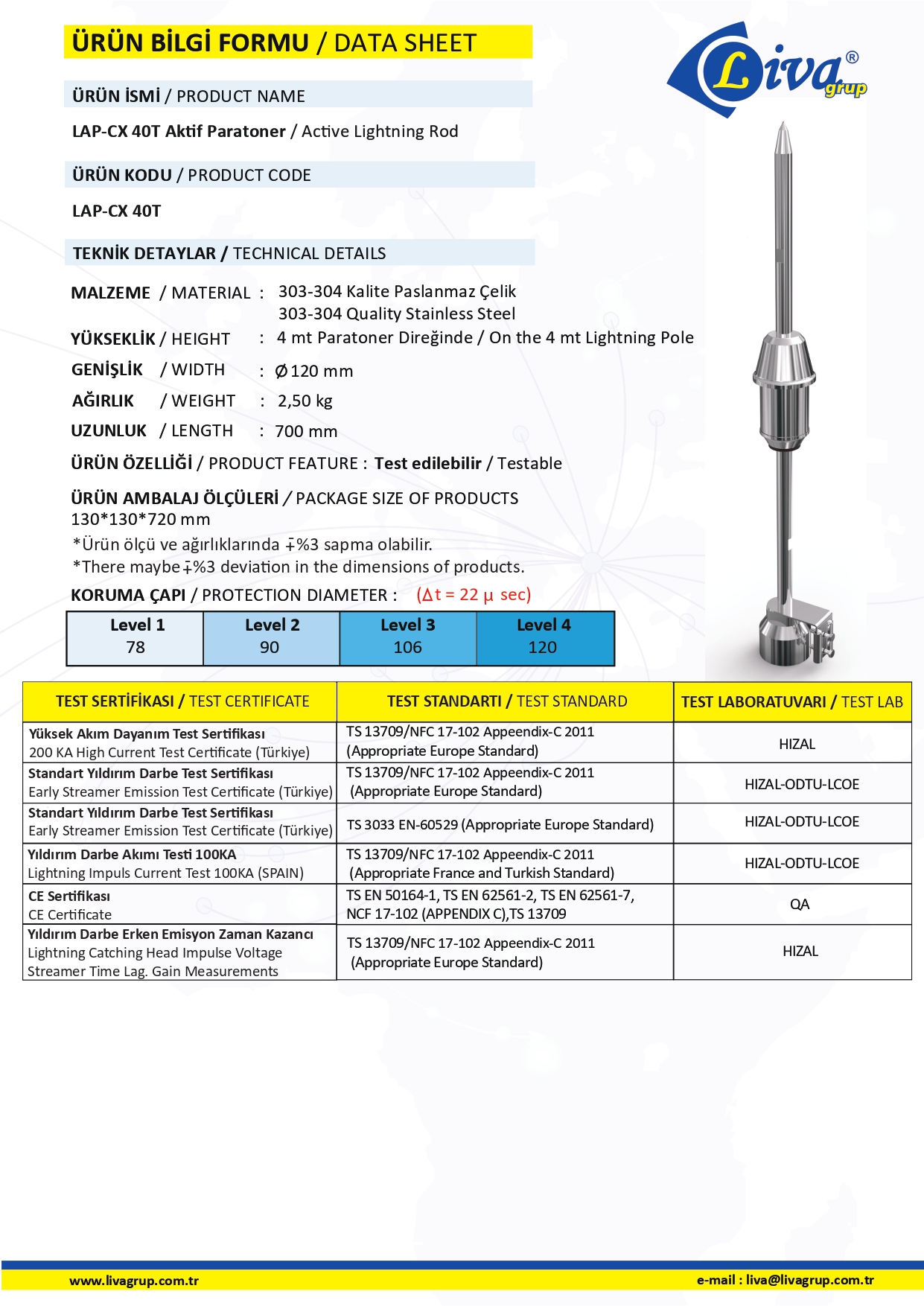

مشخصات فنی

صاعقه گیر

مدل صاعقه گیر LAP-CX 040
زمان آزادسازی یون‌ها (جرقه زنی) ۲۲ میکروثانیه
شعاع حفاظتی در سطح 4 ۶۲ متر
شعاع حفاظتی در سطح 3 ۵۴ متر
شعاع حفاظتی در سطح 2 ۴۶ متر
شعاع حفاظتی در سطح 1 ۴۰ متر
ابعاد ۱۳*۱۳*۷۰ سانتی‌متر
ارتفاع ۷۰ سانتی‌متر
وزن ۲.۳ کیلوگرم

مشخصات کلی

نحوه عملکرد سیستم ESE

این سیستم بر اساس اصل اثر میدانی الکترواتمسفریک عمل میکند. صاعقه گیر LAP-CX 040 عملکرد خود را با توجه به تغییرات الکترواستاتیکی و الکترومغناطیسی جو انجام میدهد. در حالت عادی که آسمان پوشیده از ابر میباشد شدت میدان الکتریکی جو به ۱۰ الی۲۰ کیلوولت بر هر متر میرسد. اگر این ابرها تبدیل به ابرهای کومولونیمبوس (کومه ای بارا) شود این شدت میدان الکتریکی به بالای ۵۰ کیلوولت بر هر متر میرسد که باعث شکست الکتریکی جو شده و سطح زمین مورد اصابت صاعقه قرار میگیرد. درست قبل از اصابت صاعقه به زمین، این تغییر وضعیت توسط واحد جرقه زنی، حس و تشخیص داده میشود. صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040 انرژی موجود در هوای متلاطم پیش از طوفان را جذب و در واحد جرقه زنی ذخیره مینماید و در نهایت واحد جرقه زنی با تخلیه بار الکتریکی خازنها بین الکترود فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه میکند.



آزاد سازی کنترل شده یون‌ها توسط صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040

واحد جرقه زنی(TRIGGERING) این صاعقه گیر شرایطی را فراهم میکند که چشمه جوشانی از یون (کرونا) در اطراف میله نوک تیز فراهم شود. دقت عملکرد این واحد بطوری طراحی شده است که آزاد سازی یونها را درست ۲۲ میکرو ثانیه قبل از اصابت صاعقه صورت میدهد. حضور حجم وسیع بارهای الکتریکی در اطراف میله نوک تیز صاعقه گیر پس از یونیزاسیون توسط واحد جرقه زنی سبب میشود تا پدیده ی طبیعی تجمع بارهای الکتریکی اطراف میله (Corona Effect) تقویت و تشدید شود. این عملکرد موجب تشکیل نقطه ی ترجیهی دریافت صاعقه در منطقه ی تحت حفاظت  این صاعقه گیر الکترونیکی میگردد.

انتخاب صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 040

انتخاب صاعقه گیر با توجه به استاندارد سطح بندی ، مستلزم انجام محاسبات پیچیده و آشنایی با برخی پارامتر های جغرافیایی اعم از موقعیت آب و هوایی منطقه ، تعداد دفعات اصابت صاعقه در طول سال، ارتفاع سازه نسبت به سطح زمین و ... میباشد. اما مهمترین عاملی که موجب انتخاب سطح بندی صاعقه گیر ها میشود نوع کاربری و نوع مصالح بکار رفته در ساختمان میباشد که حساسیت در این زمینه را افزایش میدهد. شرکت مهندسی بهینه توازن جهت سهولت در انتخاب صاعقه گیر محاسبات لازم را با توجه به ارتفاع نصب ۵ الی ۶ متر از بالاترین قسمت سازه انجام داده و بصورت جدول زیر ارائه نموده است .







 دانلود کاتالوگ صاعقه گیرهای الکترونیکی LIVA   دانلود گزارش تست صاعقه گیر لیوا مدل LIVA LAP -CX040



(level) سطح ۱ : مراکز حساس نظامی و انبار مهمات - مراکز مخابراتی ، ماهواره ای و رادیویی - دکل ها و مخازن  نفت ، گاز و پتروشیمی  -  نیروگاهای تولید برق - انبار یا کارخانه های مواد اشتعال زا - آسمان خراش های پرتردد


(level) سطح ۲ : ساختمان های اداری و بیمارستانی پرتردد - مراکز صنعتی و کارخانجات با سازه های فلزی - ساختمان های مسکونی بالای ۲۰ طبقه


(level) سطح ۳ : ساختمان های مسکونی تا ۲۰ طبقه


(level) سطح ۴ : ساختمان های مسکونی تا ۱۲ طبقه  - ساختمانهای کم تردد
