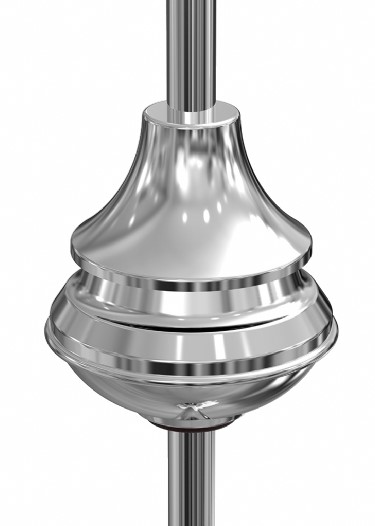

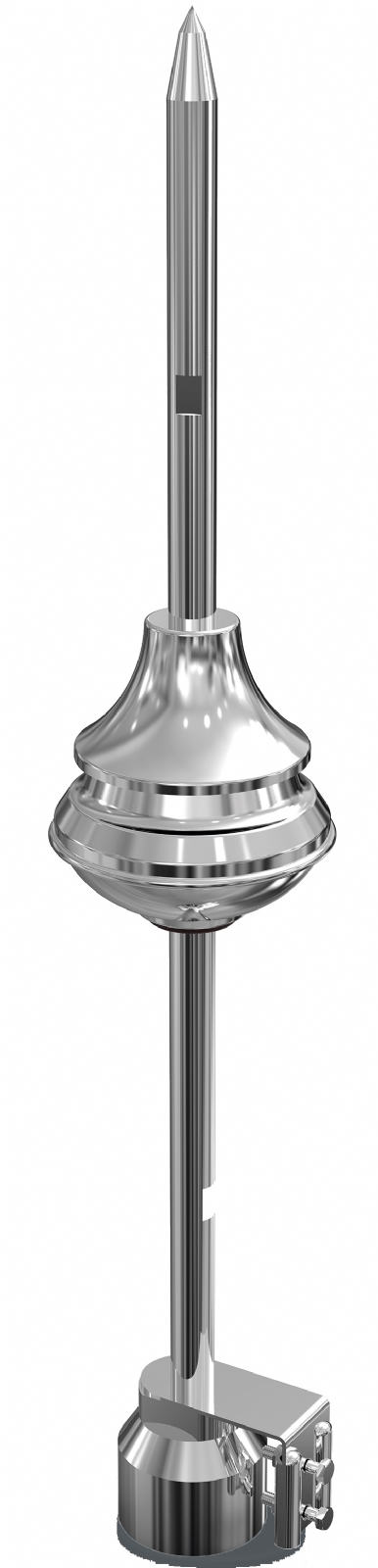

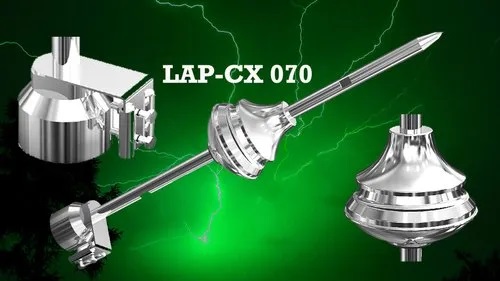

صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 070
Liva Active Lightning Rod LAP-CX 070
ویژگی های صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 070
-
صاعقه گیر لیوا از نوع ESE
-
دارای زمان جرقه‌زنی ۳۱ میکروثانیه
-
صاعقه گیر لیوا از جنس فولاد ضدزنگ
-
دارای استحکام بالا در شرایط سخت آب‌وهوایی به مدت طولانی
-
دارای شعاع پوشش حداکثر ۷۶ متر
-
افزایش طول عمر و کیفیت آن
-
دارای حساسیت بالا و شعاع عملکرد دقیق
شما می‌توانید برای کسب اطلاعات بیشتر درباره صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 070 با واحد کارشناسان فروش از طریق شماره ۳۵۵۵۲۷۲۹-۰۴۱ در ارتباط باشید.

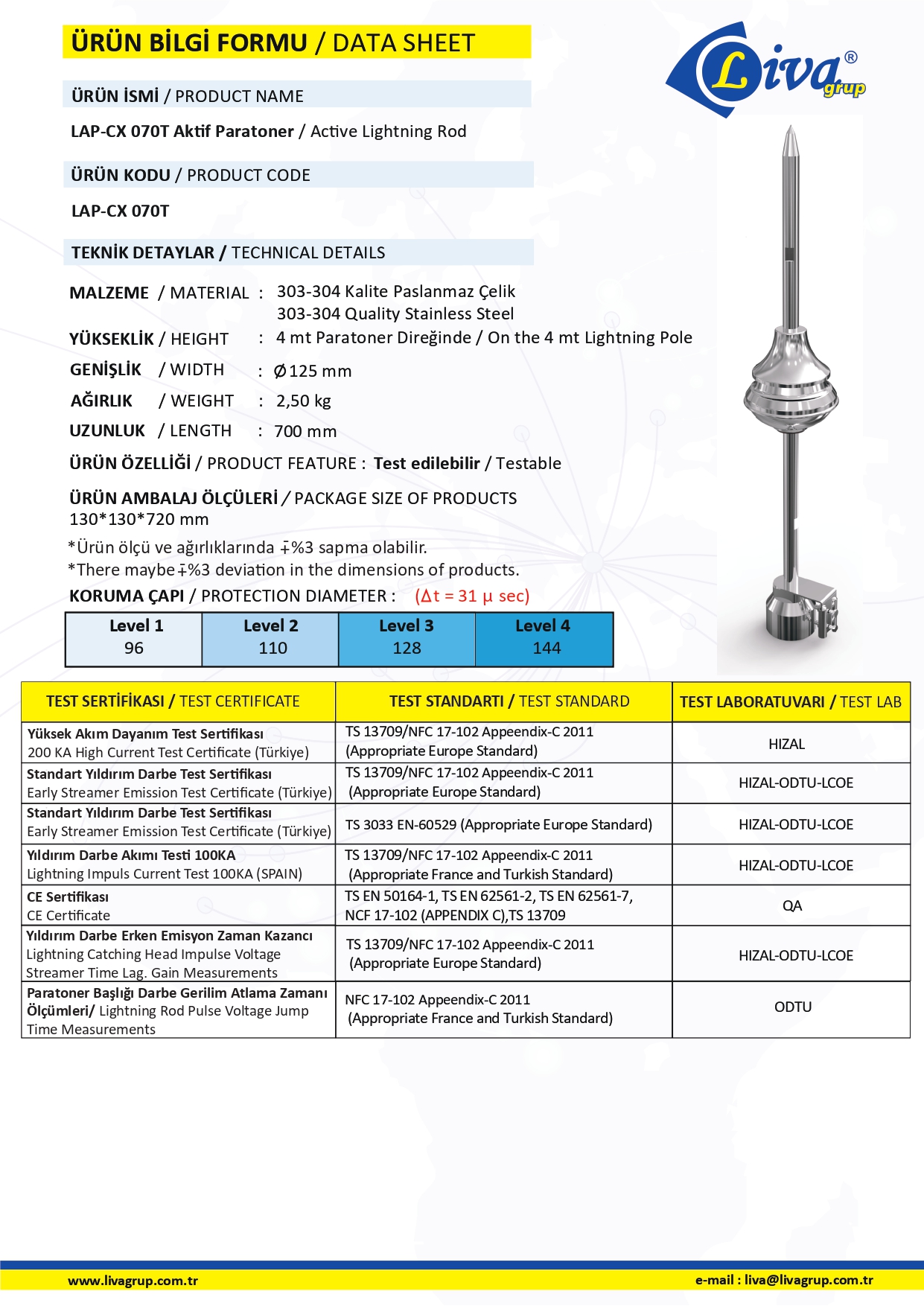

مشخصات فنی
صاعقه گیر
| مدل صاعقه گیر | LAP-CX 070 |
|---|---|
| زمان آزادسازی یونها (جرقه زنی) | ۳۱ میکروثانیه |
| شعاع حفاظتی در سطح 4 | ۷۳ متر |
| شعاع حفاظتی در سطح 3 | ۶۵ متر |
| شعاع حفاظتی در سطح 2 | ۵۶ متر |
| شعاع حفاظتی در سطح 1 | ۴۹ متر |
| ابعاد | ۱۳*۱۳*۷۰ سانتی‌متر |
| ارتفاع | ۷۰ سانتی‌متر |
| وزن | ۲.۴ کیلوگرم |
مشخصات کلی
نحوه عملکرد سیستم ESE
این سیستم بر اساس اصل اثر میدانی الکترواتمسفریک عمل میکند. صاعقه گیر LAP-CX 070 عملکرد خود را با توجه به تغییرات الکترواستاتیکی و الکترومغناطیسی جو انجام میدهد. در حالت عادی که آسمان پوشیده از ابر میباشد شدت میدان الکترکی جو به ۱۰ تا ۲۰ کیلوولت بر هر متر میرسد. اگر این ابرها تبدیل به ابرهای کومولونیمبوس (کومه ای بارا) شود این شدت میدان الکتریکی به بالای ۵۰ کیلوولت بر هر متر میرسد که باعث شکست الکتریکی جو شده و سطح زمین مورد اصابت صاعقه قرار میگیرد. درست قبل از اصابت صاعقه به زمین، این تغییر وضعیت توسط واحد جرقه زن، حس و کنترل میشود. صاعقه گیر الکترونیکی LAP-CX 070 انرژی موجود در هوای متلاطم پیش از طوفان را جذب و در واحد جرقه زن ذخیره مینماید و در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترود فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه میکند.
آزاد سازی کنترل شده یونها توسط صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 070
واحد جرقه زن (TRIGGERING) این صاعقه گیر شرایطی را فراهم میکند که چشمه جوشانی از یون (کرونا) در اطراف میله نوک تیز فراهم شود. دقت عملکرد این واحد بطوری طراحی شده است که آزاد سازی یونها را درست ۳۱ میکرو ثانیه قبل از اصابت صاعقه صورت میدهد.حضور حجم وسیع بارهای الکتریکی در اطراف میله نوک تیز صاعقه گیر پس از یونیزاسیون توسط واحد جرقه زن سبب میشود تا پدیده ی طبیعی تجمع بارهای الکتریکی اطراف میله (Corona Effect) تقویت و تشدید شود. این عملکرد موجب تشکیل نقطه ی ترجیهی دریافت صاعقه در منطقه ی تحت حفاظت این صاعقه گیر الکترونیکی میگردد.
انتخاب صاعقه گیر الکترونیکی لیوا LIVA LAP-CX 070
انتخاب صاعقه گیر با توجه به استاندارد سطح بندی ، مستلزم انجام محاسبات پیچیده و آشنایی با برخی پارامتر های جغرافیایی اعم از موقعیت آب و هوایی منطقه ، تعداد دفعات اصابت صاعقه در طول سال ، ارتفاع سازه نسبت به سطح زمین و... میباشد. اما مهمترین عاملی که موجب انتخاب سطح بندی صاعقه گیر ها میشود نوع کاربری و نوع مصالح بکار رفته در ساختمان میباشد که حساسیت در این زمینه را افزایش میدهد.
شرکت مهندسی بهینه توازن جهت سهولت در انتخاب صاعقه گیر محاسبات لازم را با توجه به ارتفاع نصب ۵ الی ۶ متر از بالاترین قسمت سازه انجام داده و بصورت جدول زیر ارائه نموده است .
(level) سطح ۱ : مراکز حساس نظامی و انبار مهمات - مراکز مخابراتی ، ماهواره ای و رادیویی - دکل ها و مخازن نفت ، گاز و پتروشیمی - نیروگاهای تولید برق - انبار یا کارخانه های مواد اشتعال زا - آسمان خراش های پرتردد
(level) سطح ۲ : ساختمان های اداری و بیمارستانی پرتردد - مراکز صنعتی و کارخانجات با سازه های فلزی - ساختمان های مسکونی بالای ۲۰ طبقه
(level) سطح ۳ : ساختمان های مسکونی تا ۲۰ طبقه
(level) سطح ۴ : ساختمان های مسکونی تا ۱۲ طبقه - ساختمانهای کم تردد
