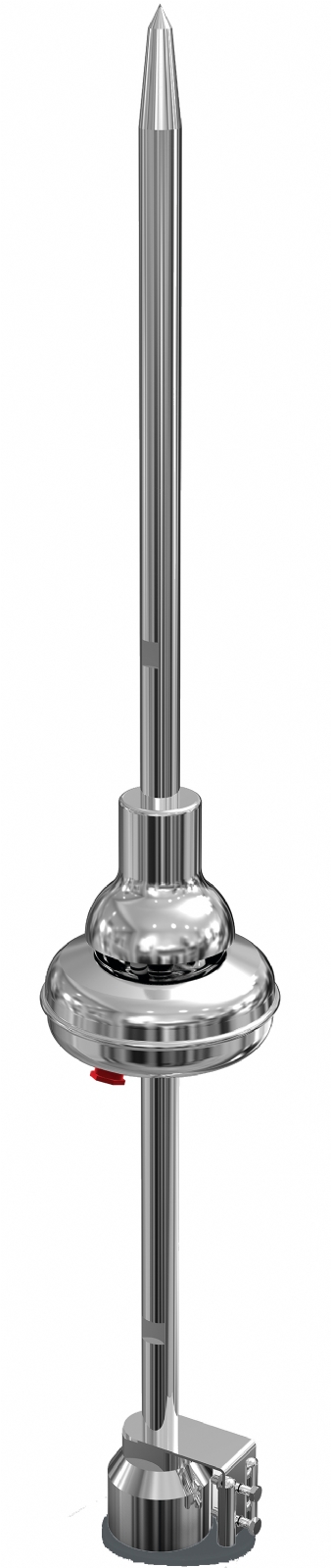

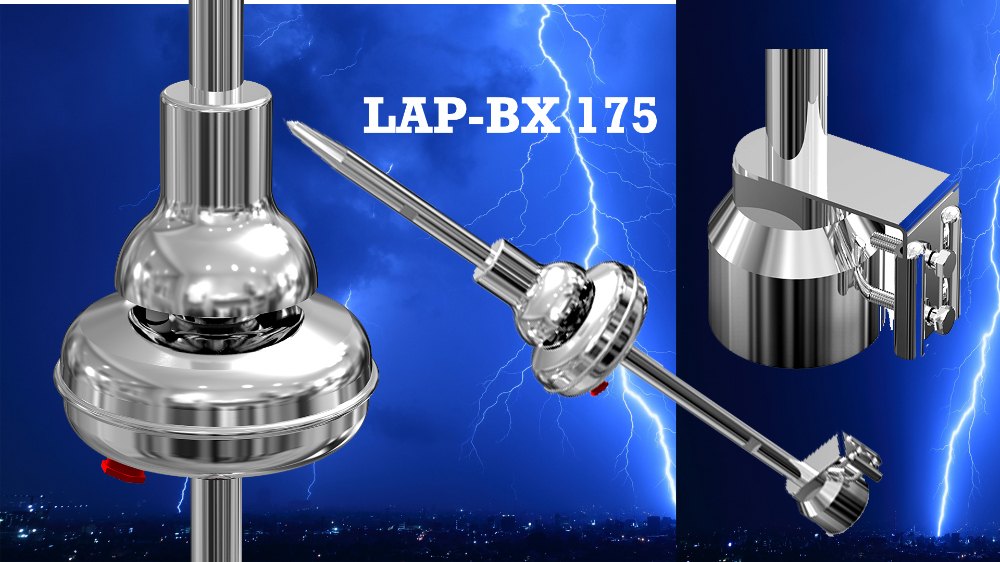

صاعقه گیر الکترونیکی لیوا LIVA LAP-BX 175

Liva Active Lightning Rod LAP-BX 175

ویژگی‌ های صاعقه گیر الکترونیکی لیوا LIVA LAP-BX 175

  • صاعقه گیر الکترونیکی لیوا از نوع ESE

  • صاعقه گیر LIVA دارای زمان جرقه زنی وسرعت عملکرد 63 میکرو ثانیه

  • دارای حساسیت بالا وشعاع عملکرد دقیق

  • صاعقه گیر الکترونیکی لیوا از جنس استنلس استیل

  • دارای طول عمر وکیفیت بالا

  • دارای استحکام بالا در برابر خوردگی ، فعل وانفعالات شیمیایی

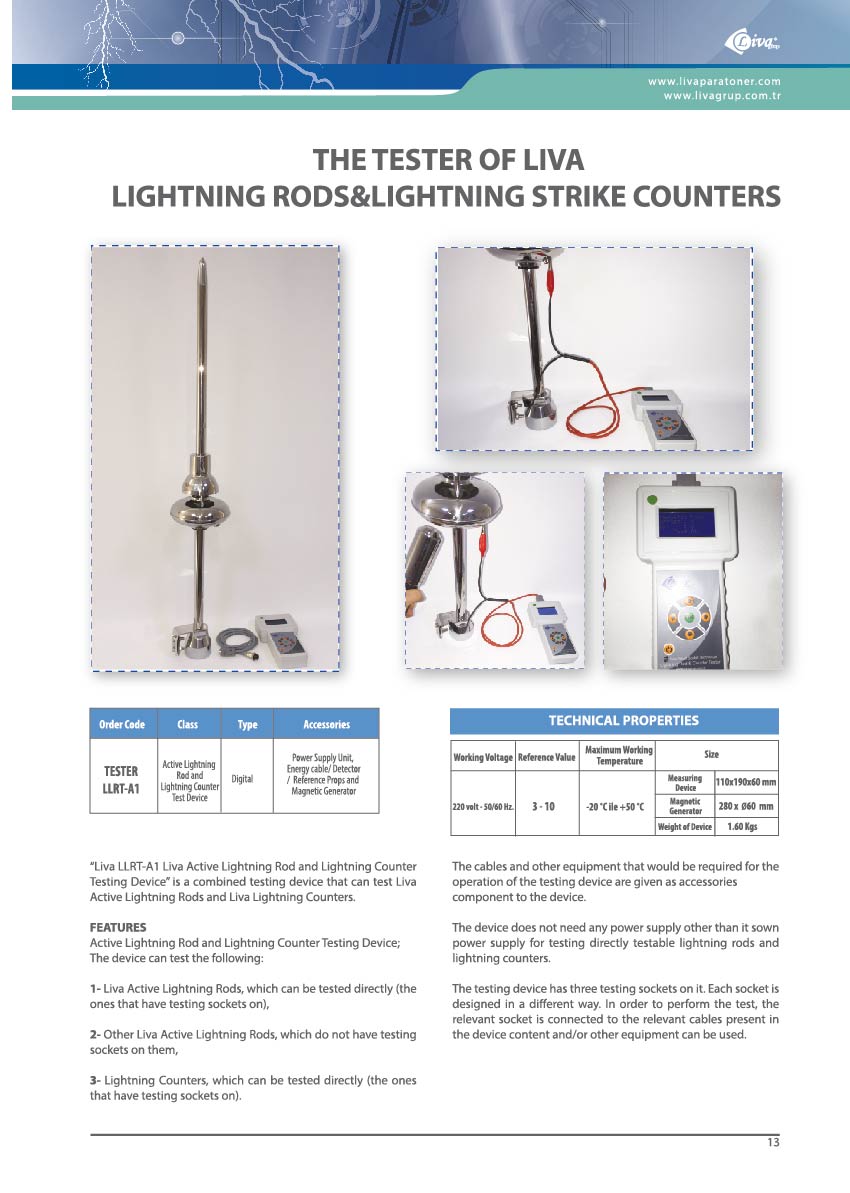

  • قابلیت تست صحت عملکرد صاعقه گیر توسط دستگاه مخصوص تست صاعقه گیر های لیوا



کلیهٔ صاعقه گیرهای liva ترکیه توسط شرکت بهینه توازن دارای 5 سال گارانتی میباشد  بنابراین شما می‌توانید با کارشناسان فروش ما از طریق شماره ۳۵۵۵۲۷۲۹-۰۴۱ در ارتباط باشید.

مشخصات فنی

صاعقه گیر

مدل صاعقه گیر LAP-BX 175
زمان آزادسازی یون‌ها (جرقه زنی) ۶۳ میکروثانیه
شعاع حفاظتی در سطح 4 ۱۱۱ متر
شعاع حفاظتی در سطح 3 ۱۰۱ متر
شعاع حفاظتی در سطح 2 ۹۰ متر
شعاع حفاظتی در سطح 1 ۸۲ متر
ابعاد ۱۷*۱۷*۱۰۰ سانتی‌متر
ارتفاع ۱۰۰ سانتی‌متر
وزن ۴.۸ کیلوگرم

مشخصات کلی

نحوه عملکرد سیستم ESE

این سیستم بر اساس اصل اثر میدانی الکترواتمسفریک عمل میکند. صاعقه گیر LAP-BX 175 عملکرد خود را با توجه به تغییرات الکترواستاتیکی و الکترومغناطیسی جو انجام میدهد. در حالت عادی که آسمان پوشیده از ابر میباشد شدت میدان الکترکی جو به ۱۰ تا ۲۰ کیلوولت بر هر متر میرسد. اگر این ابرها تبدیل به ابرهای کومولونیمبوس (کومه ای بارا) شود این شدت میدان الکتریکی به بالای ۵۰ کیلوولت بر هر متر میرسد که باعث شکست الکتریکی جو شده و سطح زمین مورد اصابت صاعقه قرار میگیرد. درست قبل از اصابت صاعقه به زمین، این تغییر وضعیت توسط واحد جرقه زن، حس و کنترل میشود. صاعقه گیر الکترونیکی لیوا LIVA LAP-BX 175 انرژی موجود در هوای متلاطم پیش از طوفان  را جذب و در واحد جرقه زن ذخیره مینماید و در نهایت واحد جرقه زن با تخلیه بار الکتریکی خازنها بین الکترود فوقانی و الکترود مرکزی اش هوای اطراف را یونیزه میکند.





آزاد سازی کنترل شده یون‌ها توسط صاعقه گیر الکترونیکی لیوا LIVA LAP-BX 175

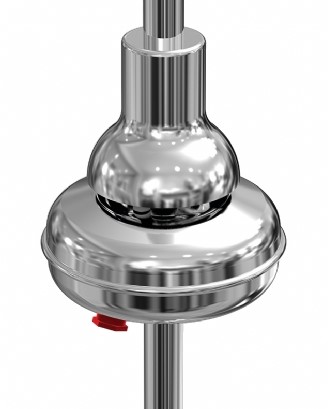

واحد جرقه زن (TRIGGERING) این صاعقه گیر شرایطی را فراهم میکند که چشمه جوشانی از یون (کرونا) در اطراف میله نوک تیز فراهم شود. دقت عملکرد این واحد بطوری طراحی شده است که آزاد سازی یونها را درست 63 میکرو ثانیه قبل از اصابت صاعقه صورت میدهد.حضور حجم وسیع بارهای الکتریکی در اطراف میله نوک تیز صاعقه گیر پس از یونیزاسیون توسط واحد جرقه زن سبب میشود تا پدیده ی طبیعی تجمع بارهای الکتریکی اطراف میله (Corona Effect) تقویت و تشدید شود. این عملکرد موجب تشکیل نقطه ی ترجیهی دریافت صاعقه در منطقه ی تحت حفاظت  این صاعقه گیر الکترونیکی میگرد





انتخاب صاعقه گیر الکترونیکی لیوا LIVA LAP-BX 175

انتخاب صاعقه گیر با توجه به استاندارد سطح بندی ، مستلزم انجام محاسبات پیچیده و آشنایی با برخی پارامتر های جغرافیایی اعم از موقعیت آب و هوایی منطقه ، تعداد دفعات اصابت صاعقه در طول سال ، ارتفاع سازه نسبت به سطح زمین و ... میباشد. اما مهمترین عاملی که موجب انتخاب سطح بندی صاعقه گیر ها میشود نوع کاربری و  نوع مصالح بکار رفته در ساختمان میباشد که حساسیت در این زمینه را افزایش میدهد. شرکت مهندسی بهینه توازن جهت سهولت در انتخاب صاعقه گیر محاسبات لازم را با توجه به ارتفاع نصب ۵ الی ۶ متر از بالاترین قسمت سازه انجام داده و بصورت جدول زیر ارائه نموده است .







 دانلود کاتالوگ صاعقه گیرهای الکترونیکی LIVA  دانلود گزارش تست صاعقه گیر لیوا مدل LIVA LAP-BX175




(level) سطح ۱ : مراکز حساس نظامی و انبار مهمات - مراکز مخابراتی ، ماهواره ای و رادیویی - دکل ها و مخازن  نفت ، گاز و پتروشیمی  -  نیروگاهای تولید برق - انبار یا کارخانه های مواد اشتعال زا - آسمان خراش های پرتردد


(level) سطح ۲ : ساختمان های اداری و بیمارستانی پرتردد - مراکز صنعتی و کارخانجات با سازه های فلزی - ساختمان های مسکونی بالای ۲۰ طبقه


(level) سطح ۳ : ساختمان های مسکونی تا ۲۰ طبقه


(level) سطح ۴ : ساختمان های مسکونی تا ۱۲ طبقه  - ساختمانهای کم تردد
